1)線路設計應符合現行國家標準《綜合布線系統工程設計規范》、《視頻顯示系統工程技術規范》的有關規定。
聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

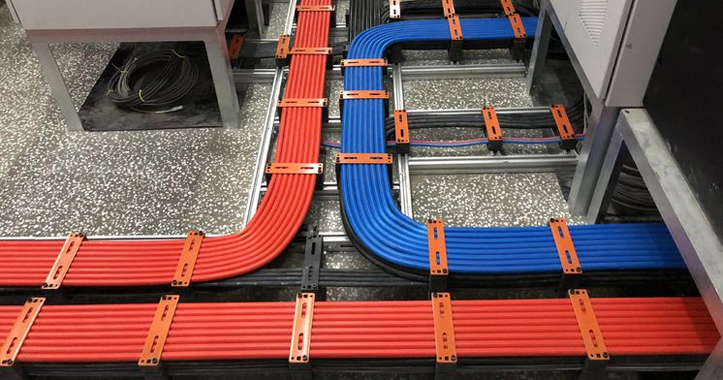

2)室內線纜的敷設應符合下列規定:
(1)宜采用低煙、無鹵、阻燃線纜。
(2)
會議系統控制主機至
會議單元之間信號電纜應采用金屬管、槽敷設。
(3)信號電纜和電力線平行時，其間距應大于等于0.3m；信號電纜與電力線交叉敷設時，宜相互垂直。
(4)建筑物內信號電纜暗管敷設與防雷引下線最小凈距應符合規定。
3)室外線纜的敷設應符合下列規定:
(1)信號電纜在通信管內敷設時，不宜與通信電纜共用管孔。
(2)線纜在溝道內敷設時，應敷設在支架上或線槽內。當線纜進入建筑物時應進行防水處理。
(3)當傳輸線纜與其他線路共溝敷設時，最小間距應符合規定。
4）信號線路與具有強磁場、強電場的電氣體之間的凈距應大于1.5m;當采用屏蔽線纜或穿金屬保護管或在金屬封閉線槽內敷設時，宜大于0.8m。
5)敷設電纜時，多芯電纜的最小彎曲半徑應大于其外徑的6倍;同軸電纜的最小彎曲半徑應大于其外徑的15倍；光纜的最小彎曲半徑不應小于其外徑的15倍。
6)線纜槽敷設截面利用率不應大于60%；線繳穿館敷設截面利用率不應大于40%。
7)線纜組件防護層應符合"人身安全和防止火災蔓延"要求。
8)會議打聲系統模擬信號的傳輸，其電氣互連的優選配接值應符合現行國家標準《音頻、視頻和視聽系統互聯的優選配接值》GB/T 14197的規定，系統設備之間宜采用平衡傳輸方式;數字信號的傳輸和接口應符合國家現行行業標準《多通路音頻數字串行接口》CY/T187的規定。
9)音視頻傳輸電纜距離超過選用端口支持的標準長度時應使用信號放大設備、線路補償設備，或選用光纜傳輸。
10)模擬音頻信號線纜宜采用優質的物理發泡立體音頻屏蔽電纜。
11)模擬系統傳聲器應選用屏蔽傳輸線纜。
12)數字音頻傳輸采用超5類對絞電纜時，傳輸距離不應超過100m。
13)模擬視頻信號宜采用RGB同軸屏蔽電纜傳輸。
14)IP視頻信號宜采用超5類或以上4對雙絞電纜。
15)USB(通用串行總線)接口宜采用USB2.0及以上版本的屏蔽電纜。
16)數字視頻信號宜采用DVI屏蔽電纜或光纜。
17)高清晰度多媒體信號宜采用HDMI1.3及以上版本的屏蔽電纜或DisplayPort屏蔽電纜。
18)電源線應符合國家標準《電器附件電線組件和互連電線組件》GB15934的要求，無護套多股線應符合國家標準《額定電壓450/750V及以下聚氯Z烯絕緣電纜第3部分:固定布線用無護套電纜》GB/T5023.3的要求。
19）傳輸方式與布線應根據信號分辨率與傳輸距離確定。
